开关柜多模态局放＋温度综合在线监测及AI诊断系统

开关柜是电力系统中至关重要的组成部分，主要用于控制和保护电力系统的正常运行。它能够连接或切断电路，控制电流的流向，以及保护电路免受短路、过载等故障的影响。开关柜的安全、高效运行对于确保电力系统的稳定性和安全性至关重要。开关柜中的关键设备，如断路器、接触器、电缆连接器等，在长时间运行中可能会受到各种因素的影响，因此，对开关柜的电气及机械性能进行综合在线监测，对预防故障和延长设备寿命具有重要意义。

其中局放是最重要的监测指标，据统计电气设备85%的电气火灾引起绝缘击穿或失效都是以产生局部放电作为第⼀征兆；开关柜连接部位如母线连接点，各种开关、断路器、主变套管夹、高压电缆接头等由于气候冷热变化、材料老化、锈蚀、松动等原因易造成的接触不良、接触电阻增大以及局放故障等会造成温度升高；此外，环境温湿度、水浸、烟感、弧光、断路器机械特性等在线测量对于电力系统的安全稳定运行也至关重要。

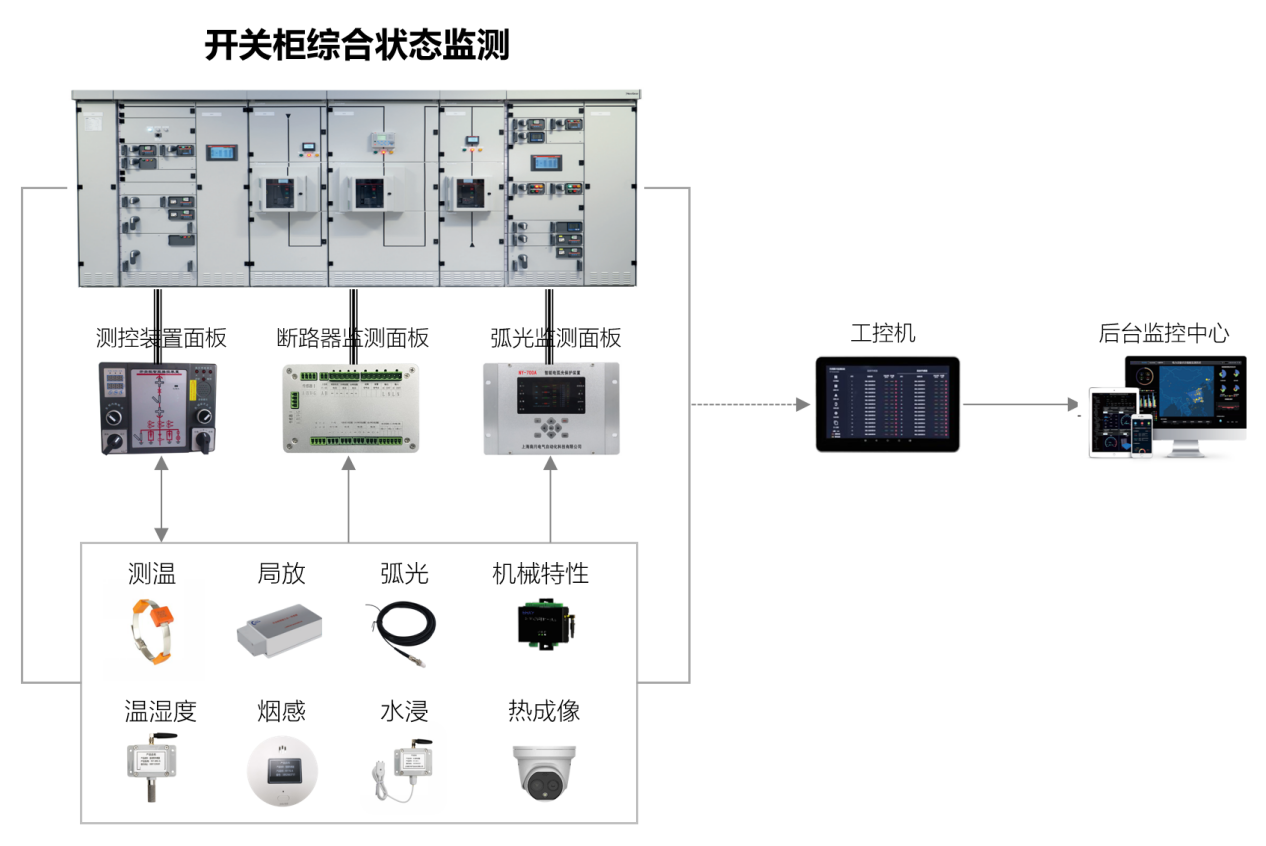

华君开关柜综合状态监测解决方案，该系统围绕开关柜展开，设有测控装置面板、断路器监测面板和弧光监测面板。系统通过局放传感器、温湿度传感器、烟感设备等多元监测设备，分别针对开关柜的局部放电、温湿度等状态参数进行实时采集。各监测设备采集的数据会传输至对应面板，经初步处理后，数据被传送至工控机，再由工控机将数据传输至后台监控中心，以此达成对开关柜综合状态的全面监测与高效管理。该系统可助力相关人员及时察觉开关柜潜在故障隐患，对保障电力设备安全稳定运行意义重大。整体架构组成如下：

系统典型配置表

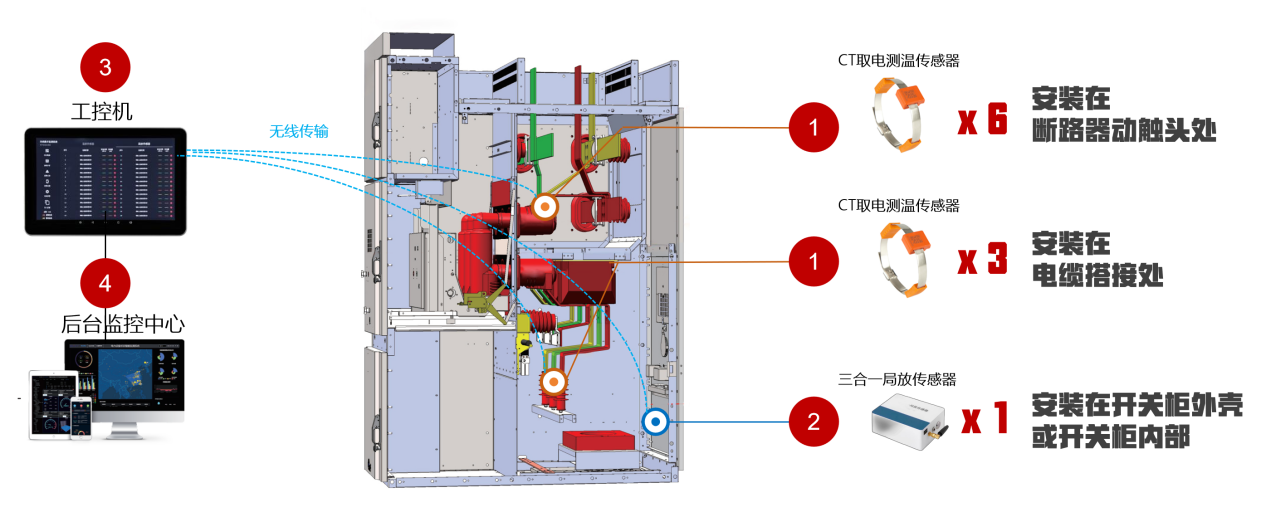

【高压开关柜】 - 【温度+局放监测】 - 系统典型部署方式

系统由CT取电无线无源测温传感器、多模态局放传感器、边缘计算装置和后台监控中心组成。

①温度传感器典型部署：在每个开关柜内部动触头上安装6个CT取电无线测温传感器，在开关柜三相电缆搭桥处安装3个CT取电无线测温传感器。一共9个CT取电无线测温传感器；

②多模态局放传感器典型部署：如果可以停电安装，优先选择在开关柜电缆室内、或者靠近观察窗附近安装一个多模态局放传感器（电源供电），或者在开关柜电缆室外壳、或者靠近观察窗附近安装一个多模态局放传感器（电池供电）；

③工控机部署：在开关柜区域内（比如配电房）部署一台边缘计算装置（导轨式/触屏式），无线接收所有开关柜的温度和局放传感器数据，并上传到后台监控中心；

④后台监控中心部署：在开关柜区域内网/或外网服务器部署监控上位机系统，接收、存储、处理所有开关柜的温度和局放传感器数据，并通过用户界面（GUI）呈现。

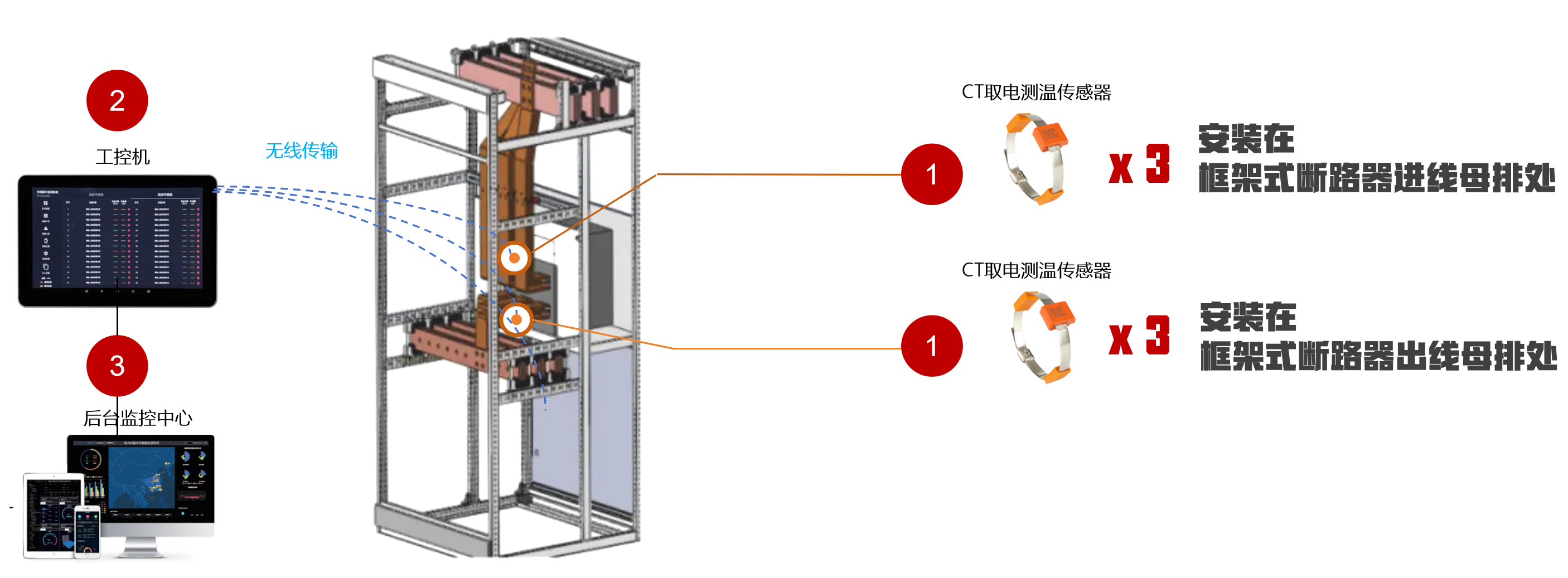

【低压开关柜（进线开关柜/母联开关柜）】 - 【温度监测】 - 系统典型部署方式

系统由CT取电无线无源测温传感器、工控机和后台监控中心组成。

①温度传感器典型部署：在每个开关柜内部进线母排和出线母排各安装3个CT取电无线无源测温传感器。一共6个CT取电无线测温传感器；

②工控机部署：在开关柜区域内（比如配电房）部署一台工控机（导轨式/触屏式），无线接收所有开关柜的温度传感器数据，并上传到后台监控中心；

③后台监控中心部署：在开关柜区域内网/或外网服务器部署监控上位机系统，接收、存储、处理所有开关柜的温度传感器数据，并通过用户界面（GUI）呈现。

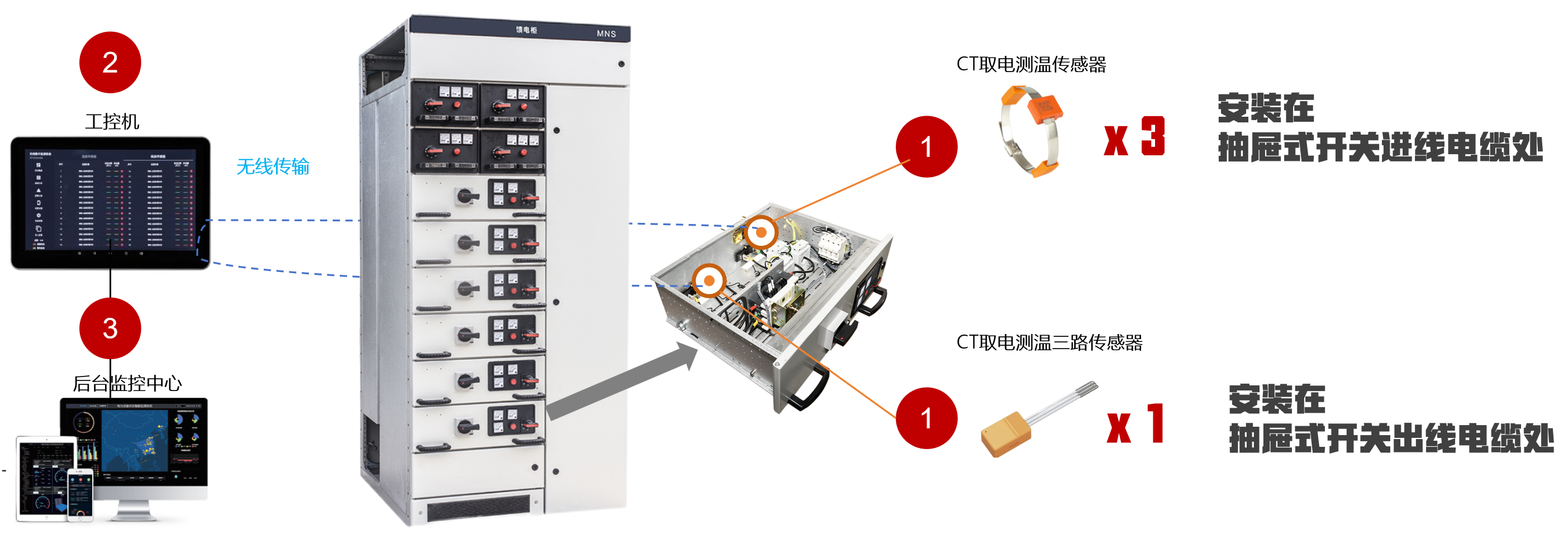

【低压开关柜（负荷开关柜）】 - 【温度监测】 - 系统典型部署方式

系统由CT取电无线无源测温传感器、CT取电无线无源3路测温传感器、工控机和后台监控中心组成。

①温度传感器典型部署：在每个开关柜内部三相进线母排安装3个CT取电无线无源测温传感器，在三相出线线缆安装1个CT取电无线无源3路测温传感器；

②工控机部署：在开关柜区域内（比如配电房）部署一台工控机（导轨式/触屏式），无线接收所有开关柜的温度传感器数据，并上传到后台监控中心；

③后台监控中心部署：在开关柜区域内网/或外网服务器部署监控上位机系统，接收、存储、处理所有开关柜的温度传感器数据，并通过用户界面（GUI）呈现。
